Placas con 4 Relés de Salida - MR4


Esta placa compacta incluye 4 relés de salida independientes controlados por 4 señales de entrada que pueden seleccionarse para ser activadas cuando se las conecta a +12VDC o Chasis.

Cada salida está protegida independientemente por su propio interruptor térmico de valor especificado por el cliente.

ECX Electronics fabrica placas de relés según las especificaciones del cliente. También se fabrican placas de relés con funciones programables para la industria automotriz especializada (ambulancias, vehículos de rescate, camiones de bomberos y unidades móviles de comando.

title bullet

Descripción del Módulo MR4



4 Independent Relay Outputs

● Capacidad de cada contacto: 12VDC – 30 A
● Características de la bobina del Relé: 12VDC – 0.13 A
● Interruptor térmico integral para cada salida según los valores especificados por el cliente
● Luces de diagnóstico e indicación

○ Roja: La alimentación de entrada está disponible
○ Verde: La salida esta activada
○ Amarilla: La bobina del Relé esta energizada






● Los relés están controlados independientemente por señales de entrada conectadas a 12VDC o Chasis
● Todos los circuitos están alimentados desde una fuente única de 12VDC
● Espacio requerido para la instalación:

○Longitud: 7,30 pulgadas
○Ancho: 4,00 pulgadas
○Altura: 2,4 pulgadas





Esta placa de Relés puede ser modificada según las especificaciones del cliente.

title bullet

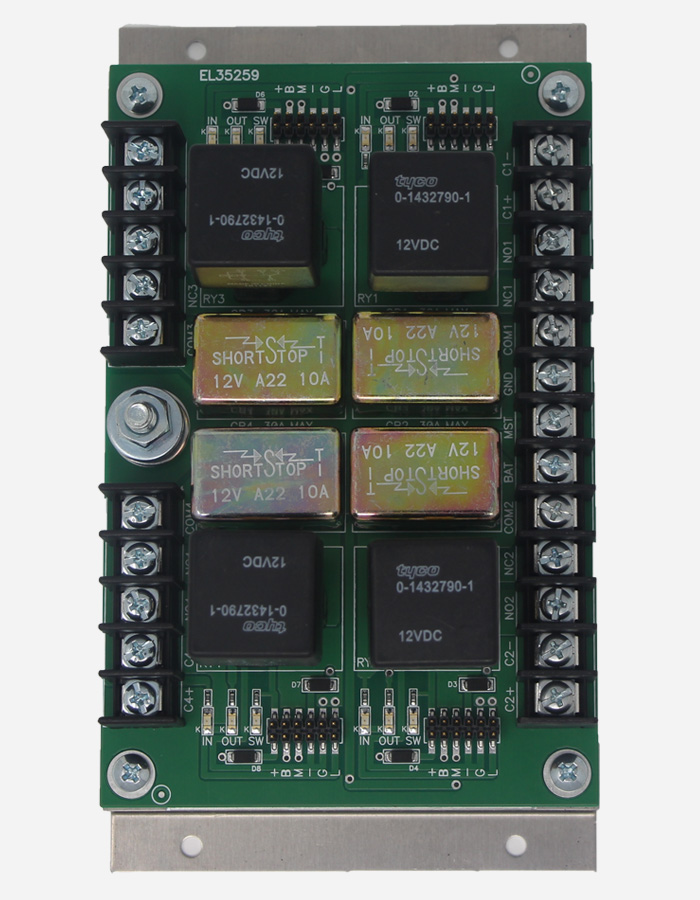

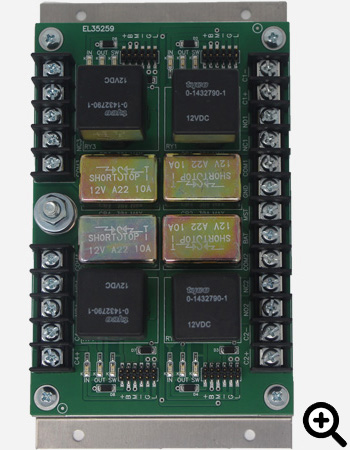

Vista detallada del Módulo MR4



mr 4 img
