Placa programable con 57 salidas – MR57

---

Esta placa programable es ideal para aplicaciones que requieren un nivel alto de flexibilidad y un gran número de opciones de control ocupando un espacio reducido. Cada salida esta protegida independientemente contra sobrecargas mediante su propio interruptor térmico cuya capacidad es especificada por el cliente.

Todas las entradas pueden programarse para ser activadas cuando se las conecte a 12VDC o Chasis.

El modo de funcionamiento de cada entrada se programa en la fábrica según las especificaciones del cliente.
La placa también incorpora dos canales de entradas analógicas que permiten supervisar el nivel de señales que varíen entre 0 y 12VDC y luego utilizar esos valores en la lógica del sistema. Opcionalmente, un canal de comunicaciones con protocolo CAN permite interconectar este Módulo con otros Módulos de Control o Pantallas de ECX para que funcione como parte de un sistema de control total.

ECX Electronics fabrica placas de Relés según las especificaciones del cliente. También se fabrican placas de Relés con funciones programables para la industria automotriz especializada (ambulancias, vehículos de rescate, camiones de bomberos y unidades móviles de comando)



Descripción del Módulo MR57



55 Salidas con Relés

● Capacidad de cada contacto: 12VDC – 30 A
● Características de la bobina del Relé: 12VDC – 0.13 A
● Interruptor térmico integral para cada salida según los valores especificados por el cliente
● Luces de diagnóstico e indicación

○ Verde: La salida está activada ○ Amarillo: La entrada está activada





● 50% de las salidas están alimentadas con 12VDC desde la fuente “A”
● 50% de las salidas están alimentadas con 12VDC desde la fuente “B”

2 Salidas de estado sólido

● Capacidad de carga: 12VDC – 20 A
● Salida activa a 12VDC
● Ideal para luces de emergencia y aplicaciones que requieren salidas con voltaje variable.

46 Entradas de control tipo interruptores o contactos

● Cada entrada puede programarse para ser activada cuando se la conecta a 12VDC o Chasis
● Todas las entradas están aisladas ópticamente.

2 Entradas analógicas

● Voltaje de funcionamiento: 0 – 12VDC

Espacio requerido para la instalación

● Longitud: 26,5 pulgadas
● Ancho: 14,50 pulgadas
● Altura: 2,75 pulgadas

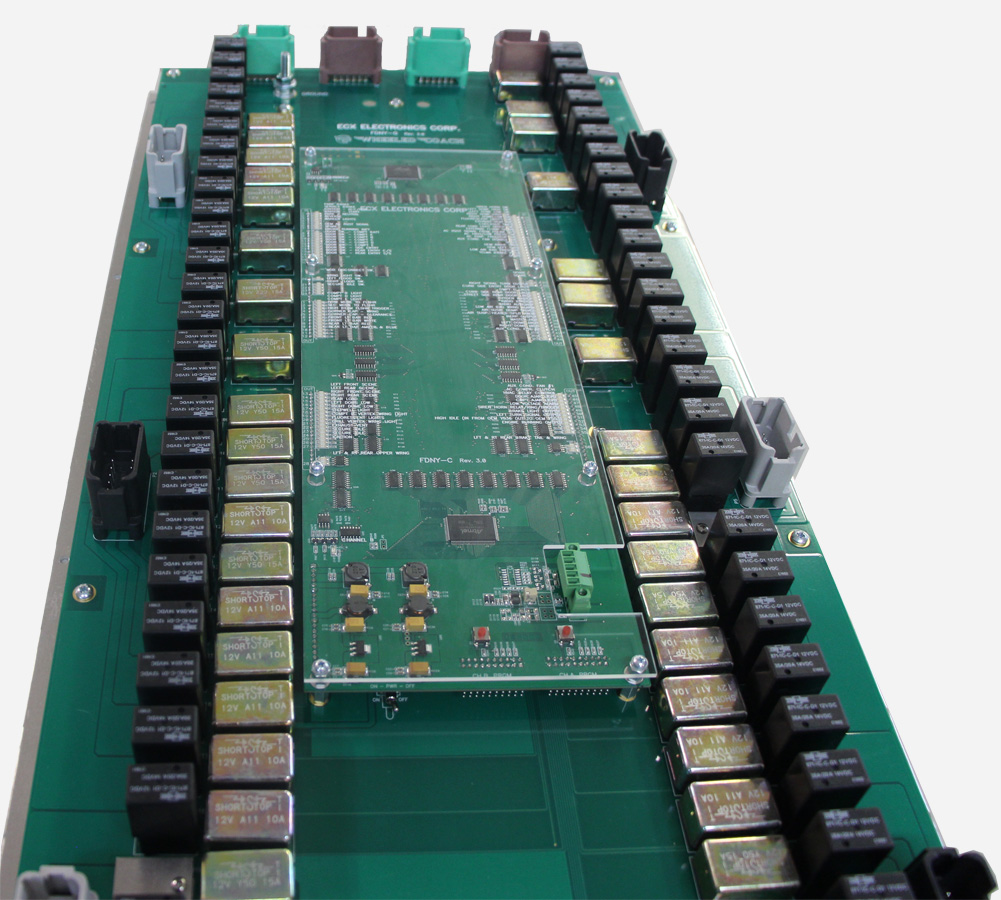

Vista detallada del Módulo MR57
